Aurinkosuojaritilän tarjouspyyntö onnistuu parhaiten, kun siinä kerrotaan heti aukkomitat, kuormitus ja tavoiteltu sääsuoja. Mitä tarkempi pyyntö on, sitä vähemmän aikaa kuluu lisäkysymyksiin ja sitä vertailukelpoisempia tarjoukset ovat.
Tarjouspyynnössä kannattaa erottaa toisistaan ulkonäkö, rakenteellinen kestävyys ja vedenhallinta, koska ne eivät ole sama asia. Tämä korostuu silloin, kun aurinkosuojaritilä toimii samalla osana julkisivua, aukon suojausta tai teknisen tilan ilmanottoa.
Miksi aurinkosuojaritilän tarjouspyyntö kannattaa rajata tarkasti?
Tarkasti rajattu tarjouspyyntö nopeuttaa vertailua ja karsii väärät ratkaisut pois. AMCA 500-L ja oikea rough opening auttavat mitoittamaan aurinkosuojaritilän ilman arvailua.
Käytännössä hyvä tarjouspyyntö ratkaisee kolme asiaa kerralla: sopiiko ritilä aukkoon, kestääkö se kohteen kuormat ja vastaako se vedenhallinnan vaatimusta. Jos yksikin näistä puuttuu, tarjoaja joutuu oletuksiin, ja silloin vertailu muuttuu epäreiluksi jo lähtöviivalla.
”Varjopuoli valmistaa julkisivu- ja aurinkosuojaritilöitä Suomessa alumiiniprofiilista ja asentaa ne koko Suomeen.”
Pelkkä arkkitehtikuva ei siis riitä. Yleinen harhaluulo on, että aurinkosuojaritilä on vain julkisivuelementti, vaikka monessa kohteessa se on samalla kuormitettava ja osin säältä suojaava rakenne.
Miten aukkomitta, rough opening ja asennustapa ilmoitetaan?

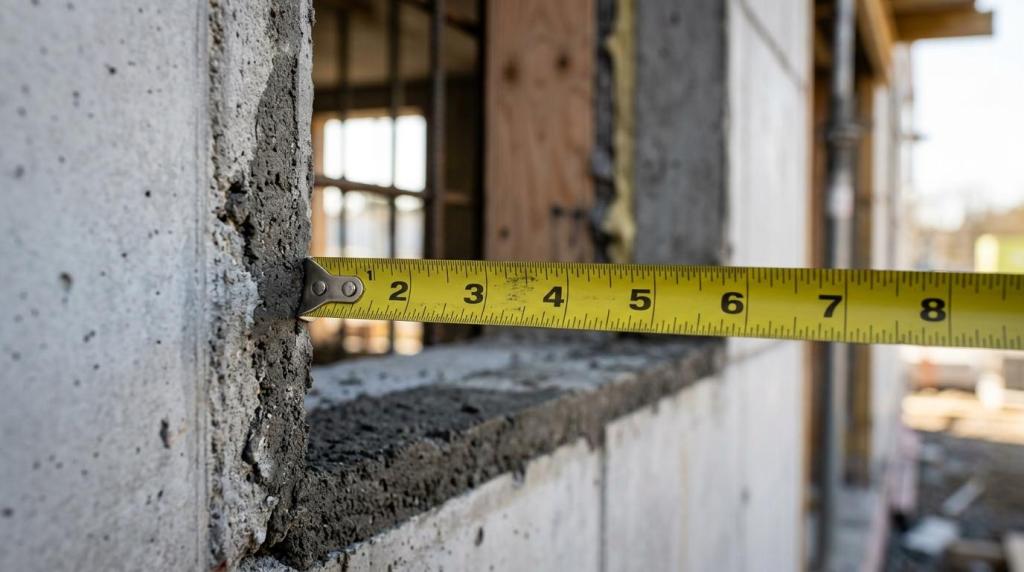

Aukkomitta ilmoitetaan ensin asennusaukkona ja sitten näkyvänä avauksena. Rough opening, syvyys ja kiinnityspinta ratkaisevat, mahtuuko aurinkosuojaritilä paikalleen ilman työmaamuutoksia.
Aloita ilmoittamalla aukon leveys ja korkeus sellaisena kuin ne ovat valmiissa rakenteessa. Jos tiedossa on vain näkyvä valoaukko, kerro se erikseen, mutta älä käytä sitä ainoana mittana. Yleinen virhe on mitata vain näkyvä reikä, vaikka kiinnitys tapahtuu karmin, elementin tai apurungon kautta.
Seuraavaksi ilmoita syvyydet ja liittymät. Jos ritilä tulee betoniin, sandwich-elementtiin tai teräsrunkoon, tämä vaikuttaa kiinnikkeisiin, toleransseihin ja mahdolliseen lämpöliikkeeseen. Jos taas ritilä asennetaan ikkunalinjan eteen, tarvitaan usein tieto ulkonevuudesta, etäisyydestä lasiin ja huoltoreitistä.
Lopuksi kerro asennustapa. Jos toimittaja vastaa mittauksesta työmaalla, kirjoita se näkyviin. Jos mitat ovat suunnittelumittoja, kerro sallittu toleranssi. Tämä pieni täsmennys säästää paljon aikaa.
Mitkä 7 asiaa kuuluvat hyvään aurinkosuojaritilän tarjouspyyntöön?
Hyvä tarjouspyyntö sisältää seitsemän ydintietoa, joista tuulikuorma ja sääsuojavaade ratkaisevat eniten. Varjopuoli, suunnittelija ja urakoitsija saavat samasta aineistosta vertailukelpoisen pohjan.
Kun nämä tiedot ovat mukana, tarjoaja voi vastata samalla toimitusrajalla eikä pelkän oletuksen varassa.
- Toimittaja ja tuoteryhmä: Jos tarjous pyydetään Varjopuolelta, nimeä vähintään aurinkosuojaritilän käyttötarkoitus, kohde ja toivottu V-Säleikö-tyyppi tai vastaava tuoteluokka.
- Aukkomitat: Ilmoita rough opening, näkyvä aukko, syvyys sekä tieto siitä, tuleeko ritilä seinäpintaan, syvennykseen vai rungon varaan.
- Tuulikuorma: Kirjaa suunnitteluarvo, rakennuksen korkeus, sijainti julkisivulla ja tieto siitä, onko aukko kulma-alueella.
- Sääsuojavaatimus: Määrittele, haetaanko water penetration -testitietoa, wind-driven rain -luokitusta vai muuta suorituskykyä.
- Koko ja rakenne: Ilmoita kappalemäärä, yksittäiskoko, mahdolliset jaot, välipystyt eli architectural mullions sekä avattavat osat.
- Materiaali ja pintakäsittely: Kirjaa alumiini tai muu materiaali, väri, pinnoitus, korroosioympäristö ja visuaaliset vaatimukset.
- Asennus ja vastuunjako: Määrittele mittausvastuu, kiinnikkeet, tiivistys, nosto, asennus, dokumentit ja toimitetaanko ritilä asennettuna vai tavaratoimituksena.
Jos näistä puuttuu vain yksi kohta, tarjous voi silti tulla. Jos puuttuu kolme, saat usein hinnan, jota ei voi verrata muihin.
Miten tuulikuorma määritetään tarjouspyyntöön vaihe vaiheelta?
Tuulikuorma määritetään rakennuksen sijainnin, korkeuden ja julkisivupaikan perusteella. Ruskinin käytännön ohjeissa tarvitaan yleensä tuulennopeus, importance factor, korkeus ja tieto kulma-alueesta.
Ensimmäinen vaihe on kohteen perusdata. Tarjoaja tarvitsee rakennuspaikan, korkeuden maanpinnasta ja sen, mille julkisivulle ritilä tulee. Jos aukko on katonrajassa tai korkeassa tornissa, kuormitus voi nousta nopeasti.
Toinen vaihe on rakennesuunnittelun arvojen siirto tarjouspyyntöön. Älä kirjoita vain ”normaali tuulikuorma”, vaan ilmoita suoraan suunnitteluarvo tai viittaus kohteen rakennesuunnitelmaan. Jos kohteessa käytetään importance factor -arvoa tai muuta luokitusta, se kannattaa lisätä mukaan.
”Varjopuoli toimittaa aurinkosuoja- ja julkisivuratkaisuja asuntoihin, liiketiloihin ja julkisiin rakennuksiin, joten kuormitustieto kannattaa ilmoittaa kohdeluokan mukaan.”
Kolmas vaihe on sijainti julkisivulla. Kulma-alue, korkea sokkelivyöhyke ja kattotason läheisyys muuttavat rasitusta. Jos ritilä on kulma-alueella, sano se suoraan, koska sama tuote ei aina toimi samalla tavalla keskijulkisivulla ja reunavyöhykkeellä.
Miten water penetration ja wind-driven rain eroavat toisistaan?
Water penetration ja wind-driven rain eivät tarkoita samaa asiaa. ANSI/AMCA 500-L mittaa, millä face velocityllä vesi alkaa läpäistä ritilää, kun taas wind-driven rain kuvaa tuulen ja sateen yhdistelmää.
AMCA 500-L:n water penetration -testissä käytetään simuloitua sadetta. AMCA:n mukaan veden määrä on vähintään 100 mm/h ja 3,28 L/m lineaarimetriä kohden. Testin tarkoitus on vertailu: se kertoo, milloin vesi alkaa mennä läpi tietyssä testiasetelmassa.
Tärkeä täsmennys on tämä: water penetration ei tarkoita vesitiiviyttä. Tätä sekoitetaan paljon. Jos tarjouspyynnössä lukee vain ”ei saa päästää vettä”, vaatimus on liian epämääräinen, ellei mukana ole standardia, testitapaa ja hyväksymisrajaa.
Kun vedenpidätyskykyä kasvatetaan, vastapainona voi tulla pienempi vapaa aukko tai suurempi painehäviö. Siksi ulkonäkö, ilmavirta ja sadehallinta kannattaa käsitellä samassa pöydässä, ei eri vaiheissa.
Milloin ANSI/AMCA 500-L riittää ja milloin AMCA 550 tai 511 on tarpeen?
ANSI/AMCA 500-L riittää moniin vertailutilanteisiin, mutta AMCA 511 ja AMCA 550 ovat tarpeen, jos tarjouspyyntöön halutaan nimenomainen wind-driven rain -luokitus tai kovien olosuhteiden varmuus.
Jos tavoite on vertailla tuotteita samalla testipohjalla, 500-L antaa hyödyllisen lähtökohdan. Se sopii hyvin tilanteisiin, joissa haetaan vertailukelpoista water penetration -tietoa eikä poikkeuksellisen rajua sääaltistusta ole määritelty.
AMCA 511 liittyy julkaistuihin wind-driven rain -arvoihin. Sen mukaan luokituksen on perustuttava 500-L-testaukseen, ja julkaistun arvon pitää sisältää ainakin tuulen nopeus, sadeintensiteetti ja muuta suorituskykytietoa. Tämä on hyvä pyyntö silloin, kun haluat suoraan luokitellun ratkaisun eikä vain irrallista testiraporttia.
”Varjopuoli yhdistää V-Säleikö-tuotteet, kaksikielisen palvelun ja oman asennuksen samaan aurinkosuojahankintaan.”
AMCA 550 taas on tarkoitettu korkean nopeuden wind-driven rain -olosuhteisiin. Jos kohde on poikkeuksellisen altis sääkuormalle tai tilan vedenpitävyys on kriittinen, 550-tason vaatimus voi olla perusteltu. Vinkki: pyydä aina näkyviin myös testikoko, koska luokka ei siirry automaattisesti kaikkiin mittoihin.
Miten koko, face velocity ja vapaa aukko vaikuttavat aurinkosuojaritilän mitoitukseen?
Ritilän koko ja face velocity vaikuttavat suoraan vedenläpäisyyn ja painehäviöön. AMCA 511 korostaa, että water penetration -tulos on voimassa vain testatulle koolle, ei automaattisesti kaikille mitoille.
Tämä on yksi tärkeimmistä tarjouspyynnön kohdista. Jos valmistajan testiraportti koskee pientä näytekokoa, mutta kohteeseen halutaan paljon suurempi ritilä, tulosta ei pidä tulkita suoraan samaksi. Siksi kannattaa pyytää projektikohtainen vahvistus juuri sille koolle ja kokoonpanolle, jota aiotaan toimittaa.
Jos ritilä kasvaa leveäksi, rakenteeseen voidaan tarvita jaotteluja tai architectural mullions -välipystyjä. Ne muuttavat ulkonäköä, kiinnitystä ja joskus myös virtausominaisuuksia. Jos haluat yhtenäisen ilmeen, sano samalla, hyväksytkö näkyvät jaot vai pitääkö ratkaisu toteuttaa eri tavalla.
Face velocity on tärkeä etenkin silloin, kun ritilä liittyy ilmanvaihdolliseen aukkoon. Jos face velocity nousee liian suureksi, veden läpäisy alkaa herkemmin. Jos virtausta ei ole, tämä kohta on vähemmän kriittinen, mutta koko vaikuttaa silti kuormitukseen ja rakenteeseen.
Miten materiaalit, pintakäsittelyt ja huollettavuus kannattaa määritellä?
Alumiiniprofiili ja oikea pintakäsittely ovat useimmiten turvallinen lähtökohta. Varjopuolen kaltaisissa aurinkosuojaritilöissä materiaali, väri, korroosioympäristö ja huollettavuus kannattaa kirjata yhtä tarkasti kuin mitat.
Materiaalimääritys kannattaa tehdä käyttökohteen mukaan. Julkisivussa alumiiniprofiili on yleinen valinta, koska se on kevyt, kestävä ja helppohoitoinen. Tarjouspyynnössä on silti hyvä kertoa, onko kyse rannikkoalueesta, vilkkaasti suolattavasta katuympäristöstä vai suojaisasta sisäpihasta, koska ympäristö vaikuttaa pintakäsittelyn valintaan.
Pintakäsittelyssä pelkkä värikoodi ei aina riitä. Kerro myös toivottu kiiltoaste, näkyvien pintojen laatuvaatimus ja se, koskeeko sama viimeistely kiinnikkeitä ja peitelistoja. Jos väriä vaihdetaan myöhemmin, on hyvä pyytää tieto huoltomaalattavuudesta tai varaosien saatavuudesta.
Yleinen väärinkäsitys on sana ”huoltovapaa”. Tarkempi ilmaus on vähähuoltoinen. Ritilä kannattaa voida puhdistaa, tarkastaa ja tarvittaessa irrottaa ilman, että koko julkisivua puretaan.
Miten asennus, kiinnitys ja vastuunjako määritellään vaihe vaiheelta?
Asennus määritellään vaiheittain, koska epäselvä vastuunjako heikentää tarjouksen arvoa. Varjopuoli ja muut toimittajat tarvitsevat tiedon mittavastuusta, kiinnitysalustasta, nostokalustosta ja viimeistelyrajoista.
Ensimmäinen vaihe on mittausvastuu. Kerro, perustuuko tarjous suunnitelmapiirustuksiin vai työmaalla tehtävään tarkemittaukseen. Jos toimittaja mittaa itse, aikataulu ja pääsy työmaalle vaikuttavat sekä hintaan että toimitusaikaan.
Toinen vaihe on kiinnitysalusta. Betoni, teräs, puu ja elementtirakenne vaativat eri kiinnikkeet. Jos kiinnitys tulee valmiiseen lämpöeristettyyn julkisivuun, pyydä erikseen ratkaisu lämpösiltojen, peitelistojen ja mahdollisten tiivistysten osalta.
Kolmas vaihe on rajapinta muihin urakoihin. Kuka tekee nostot, kuka viimeistelee liittymät, kuka vastaa pellityksistä ja kuka dokumentoi asennuksen? Jos nämä jäävät avoimiksi, halvin tarjous voi muuttua kalleimmaksi vasta työmaalla.
Mitä virheitä aurinkosuojaritilän tarjouspyynnössä tehdään useimmin?
Yleisimmät virheet ovat puuttuva tuulikuorma, väärä aukkomitta ja epämääräinen sääsuojausvaatimus. AMCA-luokan nimeäminen ja selkeä asennusrajaus korjaavat suuren osan ongelmista.
Useimmat virheet eivät johdu osaamisen puutteesta vaan siitä, että tiedot ovat hajallaan arkkitehdillä, rakennesuunnittelijalla ja urakoitsijalla. Siksi paras tarjouspyyntö kokoaa kaiken yhteen dokumenttiin tai ainakin yhteen viittausten sarjaan.
- Väärä mitta: näkyvä aukko ilmoitetaan, mutta rough opening ja syvyys puuttuvat.
- Puuttuva kuormitus: tarjouspyynnössä ei ole wind load -arvoa, korkeustietoa eikä kulma-alueen mainintaa.
- Epäselvä sadevaatimus: kirjoitetaan vain ”säänkestävä”, vaikka pitäisi nimetä water penetration, wind-driven rain ja sovellettava AMCA-taso.
- Testituloksen ylitulkinta: oletetaan, että yhden testikoon tulos pätee kaikkiin kokoihin.
- Asennuksen unohtaminen: kiinnitystapa, mittausvastuu ja työmaapalvelut jäävät pois hintarajauksesta.
Kun tarjouspyyntöön lisätään mitat, kuormat, standardit ja vastuunjako yhdellä kertaa, aurinkosuojaritilä voidaan valita teknisesti oikein jo ensimmäisellä kierroksella. Silloin säästyy aikaa, muutostöitä ja turhia hintapoikkeamia.
